KAF97齒輪減速機詳細信息
KAF97齒輪減速機
KAF97齒輪減速機重量：
KAF97齒輪減速機重量 | KAF97齒輪減速機配電機重量 | ||||||||||||
| KAF97-0.75KW | KAF97-1.1KW | KAF97-1.5KW | KAF97-2.2KW | KAF97-3KW | KAF97-4KW | KAF97-5.5KW | KAF97-7.5KW | KAF97-11KW | KAF97-15KW | KAF97-18.5KW | KAF97-22KW | KAF97-30KW | |
133Kg | 149Kg | 153Kg | 156Kg | 165Kg | 168Kg | 179Kg | 193Kg | 206Kg | 248Kg | 268Kg | 305Kg | 318Kg | 386Kg |
KAF97齒輪減速機潤滑油：
KAF97齒輪減速機規定的加注量為參考值。精確值的變化與級數和傳動比有關。請您在加注潤滑油時要注意油位螺栓所指示的精確油量。后期調整安裝方式時，您必須根據改變后的安裝方式相應調整加注潤滑劑。下表中列出了安裝方式M1-M6的減速器相應的標準參考潤滑油注入量值。
KAF97齒輪減速機潤滑油類型 | KAF97齒輪減速機不同安裝方式的潤滑油加注量(升) | |||||
M1 | M2 | M3 | M4 | M5 | M6 | |
齒輪油 | 7.00升 | 14.70升 | 15.70升 | 20.00升 | 15.70升 | 15.70升 |
KAF97齒輪減速機安裝旋轉保護罩：
運行時，輸出部件處于飛快運轉狀態。夾傷和擠壓危險。開始工作前，應先給電機斷電并且采取措施防止意外接通！傳動部件和輸出部件需加防護裝置，以防直接接觸到！將旋轉罩套插入鎖緊盤的孔內。
拆下減速器箱體上的塑料密封蓋以固定保護罩(參見圖1)。利用減速器箱體上隨帶的螺栓(參見圖2）固定罩套。
無保護罩安裝：對于個別應用情況，如貫通軸，則可以無須安裝罩套。在這種情況下，如果設備或儀器制造商通過相應的裝配件確保滿足必要的防護等級，則可以省去罩套。若由此需要特別的維護措施則必須在設備或零部件使用指南中說明。
質量好的KAF97齒輪減速機：檢驗項目二級減速機
1.KAF97齒輪減速機機械性能檢測：振動、噪音異響速比軸跳動外觀型號氣密性；
2.KAF97齒輪減速機電器性能檢驗：漏電、電流平穩性空載電流；
3.KAF97齒輪減速機裝箱檢驗：減速機配套附件說明書、合格證。直角減速機
KAF97齒輪減速機剎車電機制動力以及電流：
| 型號 | 功率(KW) | 備注剎車制動力 | 備注剎車電流 |
| 63M | 0.18 | 4NM | 0.12 |
| 63L | 0.25 | 4NM | 0.12 |
| 71D | 0.37 | 4NM | 0.12 |
| 80K | 0.55 | 7.5NM | 0.2 |
| 80N | 0.75 | 7.5NM | 0.2 |
| 90S | 1.1 | 15NM | 0.35 |
| 90L | 1.5 | 15NM | 0.35 |
| 100M | 2.2 | 30NM | 0.5 |
| 100L | 3 | 30NM | 0.5 |
| 112M | 4 | 40NM | 0.64 |
| 132S | 5.5 | 75NM | 0.7 |
| 132M | 7.5 | 75NM | 0.7 |
| 160M | 11 | 150NM | 1.3 |
KAF97齒輪減速機選型參數：
| KAF97齒輪減速機負載扭矩 | 4300N.m，3890N.m，2870N.m，2660N.m，2400N.m（以上扭矩均為四級電機得出扭矩，需要比上面更大的扭矩，可把電機功率加大，減速機型號加大，或者選擇跟R系列減速機組合使用）。 |
| KAF97齒輪減速機速比 | 176.05比，153.21比，140.28比，123.93比，105.13比，96.08比，86.52比，77.89比，70.54比，62.55比，47.93比，41.87比，38.3比，34.23比，30.82比，27.91比，24.75比，22.37比，18.96比，16.56比，13.85比，11.99比，10.41比，8.71比，7.54比 |
| KAF97齒輪減速機輸出轉數 | 8轉，9.1轉，10轉，11轉，13轉，14轉，16轉，18轉，20轉，22轉，25轉，29轉，33轉，37轉，41轉，45轉，50轉，57轉，63轉，74轉，85轉，101轉，117轉，134轉，161轉，186轉（以上轉數均為四級電機算出的，可用2P，6P，8P計算，也可以用變頻電機調速，當需要特別低速輸出時，可選擇R系列減速機作為K系列減速機的輸入）。 |
| KAF97齒輪減速機配電機 | 可加單相，直流，變頻，剎車，防爆，伺服，交流，三相電機KAF97加KAF97加0.75KW，KAF97加1.1KW，KAF97加1.5KW，KAF97加2.2KW，KAF97加3KW，KAF97加4KW，KAF97加5.5KW，KAF97加7.5KW，KAF97加11KW，KAF97加15KW，KAF97加18.5KW，KAF97加22KW，KAF97加30KW。 |
KAF97齒輪減速機銘牌含義：
KAF97-BVPEJ18.5KW-4P-93.19-M1-270°
：系列代號
：減速機規格代號
B：電機
VPEJ：變頻剎車電機
18.5KW：電機功率
4P：電機級數
93.19：減速機傳動比
M1：減速機安裝位置
270°：接線盒位置
KAF97齒輪減速機電機型號：
推薦類似型號：K97減速機
關鍵詞:三相異步減速機加電機一體化_二級減速機_三級減速機_角向減速機_GKAF系列減速機_KAF系列減速機_KAF系列減速器_三相異步減速機_二級減速器_三級減速器
KAF系列齒輪減速機型號：KAF37減速機,KAF47減速機,KAF57減速機,KAF67減速機,KAF77減速機,KAF87減速機,KAF97減速機,KAF107減速機,KAF127減速機,KAF157減速機,KAF167減速機,KAF187減速機
KAF系列直角減速機可配變頻電機，剎車電機，防爆電機，伺服電機，交流電機，直流電機，三相電機，單相電機 0.12KW-200KW之間
如需工程師幫選型，請加微信13827261050，留言告知工程師參數要求
標簽: KAF97齒輪減速機 KAF97減速齒輪箱 KAF97減速馬達 KAF97齒輪減速機廠家 KAF97齒輪減速機生產廠家
- 上一條KAF107齒輪減速機
- 下一條KAF87齒輪減速機
跟此產品相關的文檔 / Related DownLoad
| 產品文件名稱 | 點擊下載 |

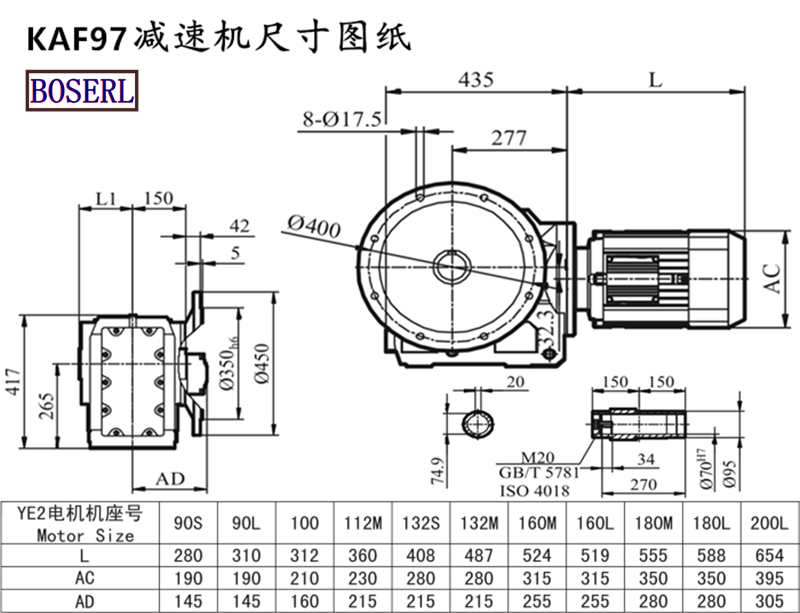

| KAF97齒輪減速機三維圖紙下載3D |
|
